Perbedaan IC L7805 dengan L7905



PERBEDAAN IC REGULATOR L7805DENGAN L7905




Assalamualaikum Wr. Wb

Apa itu IC Voltage regulator ???

IC Voltage regulator adalah IC yang digunakan untuk mengatur tegangan di rangkaian elektronika. Rangkaian voltage regulator ini banyak ditemukan dirangkaian adaptor yang bertugas untuk memberikan tegangan DC, rangkaian voltage regulator (pengatur tegangan) Merupakan suatu keharusan agar tengangan yang diberikan kepada rangkaian lainnya stabil dan bebas dari fluktuasi.

Fungsi Voltage Regulator : Untuk mempertahankan atau memastikan tegangan pada level tertentu secara otomatis.

Jenis-jenis IC Volatage Regulator
Terdapat beberapa pengelompokan IC diantaranya berdasarkan jumlah Terminal (3 terminal dan 5 terminal), berdasarkan Linear Voltage Regular dan Switching Voltage Regulator, dan yang ketiga berdasarkan Fixed Voltage Regulator, Adjustable Voltage Regulator, Switching Voltage Regulator.

Terus apa dong min yang membedakan IC 7805 sama 7905

Nah yang membedakan adalah  outputnya  mengeluarkan + atau -. Misal  IC L7805 menerima input 9v dan maka outputnya otomatis menghasilkan tegangan +5v sedangkan IC L7905 menerima input 9v dan maka outputnya otomatis menghasilkan tegangan -5v. Mari kita simak gambar dibawah ini untuk mengetahui perbedaanya


Gambar 1. Rangkaian L7805




Gambar 2. L7905

Selain itu kelebihan IC jenis ke 2 ini adalah banyaknya varian untuk pengatur tegangan.

misal di seri L78 ada juga :
- L7809 untuk output +9V
- L7812 untuk output +12V
- L7824 untuk output +24V

Dan di seri L79 ada juga :
- L7909 untuk output -9V
- L7912 untuk output -12V
- L7924 untuk output -24V

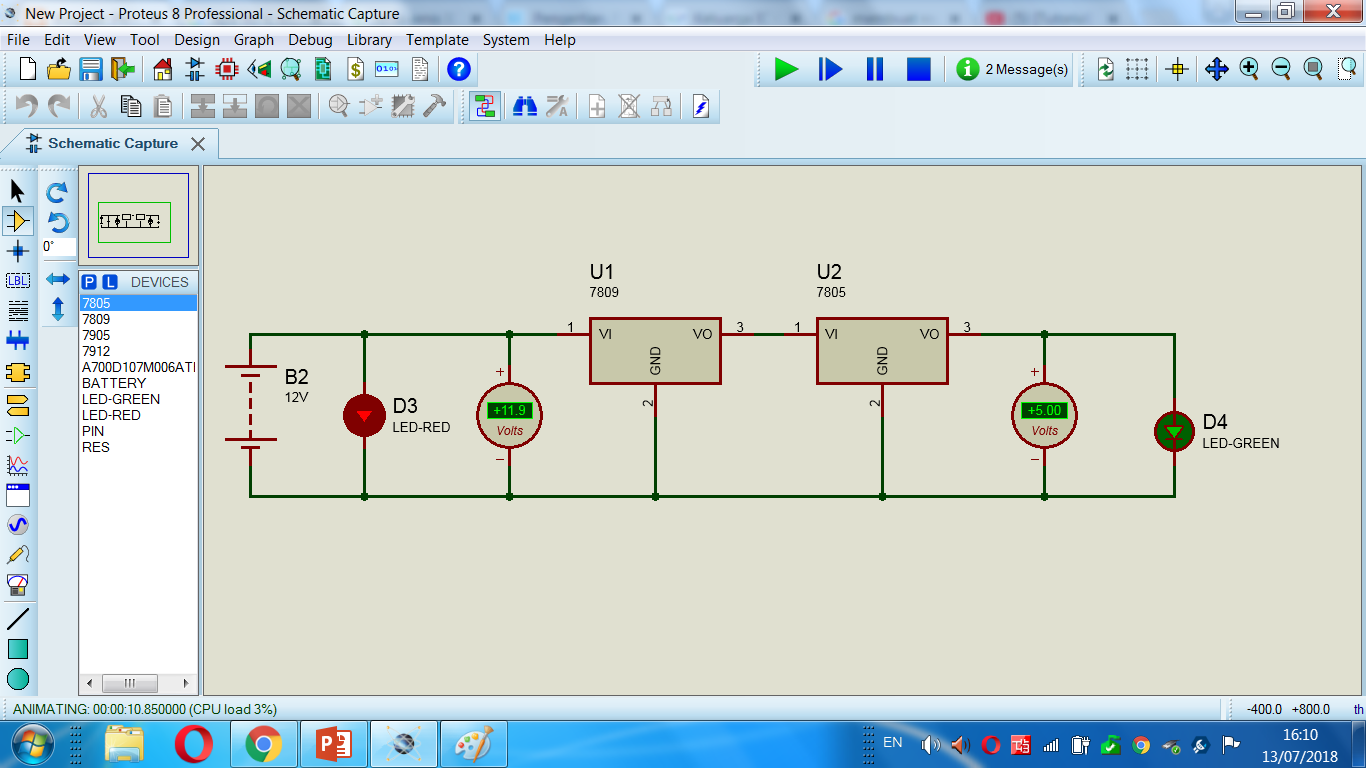

Untuk inputnya tergantung tergantung selisih input dan output yang tidak jauh.misal kita mempunyai tegangan 12V tapi butuh tegangan OUT +5v maka kita gunakan dulu IC L7809 setelah itu disambung seri menggunakan IC L7805. Kenapa seperti itu ??? karena jika dihubungkan langsung L7805 akan mengakibatkan panas pada IC dan cepat mengalami rusak. Untuk memahaminya admin kasih gambar lagi deh 😎😎😃

Nah seperti itu yang admin bisa beri dan kasih. bila ada pertanyaan silahkan komentar di kolam komen yang siap admin jawab sebisa admin. Sekian dan terima kasih wassalamualaikum wr. wb
